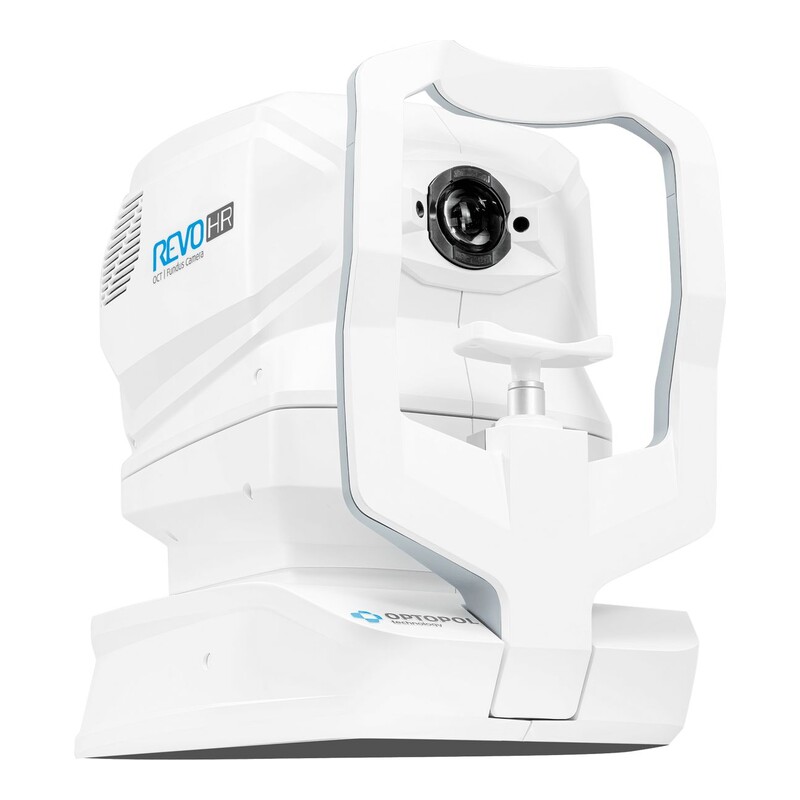

Опис приладу REVO HR
REVO HR – спектральний оптичний когерентний томограф Optopol Technology з фундус-камерою. Аксіальна роздільна здатність 3 мкм (цифрова ~1,6 мкм) дозволяє розрізняти окремі шари сітківки та структури рогівки аж до шарів сльозової плівки. Прилад охоплює задній і передній сегменти ока: від ультраширокого поля та ОКТ-ангіографії до біометрії й топографії рогівки. Швидкість сканування 130 000 А-сканів/с.
Висока роздільна здатність
- сітківка: міоїдна та еліпсоїдна зони, зовнішні сегменти колбочок і паличок, зовнішня обмежувальна мембрана, пігментний епітелій, мембрана Бруха, хоріокапіляри;
- нові мапи, доступні тільки на REVO HR: COST, фоторецептори, товщина пігментного епітелію, зовнішня обмежувальна мембрана;
- рогівка: сльозова плівка (ліпідний, водний і муциновий шари), базальні клітини, мембрана Боумена, волокна строми, десцеметова мембрана, ендотелій.
Можливості
- Захоплення. Повністю автоматичний режим, голосові підказки, апаратне відстеження ока в реальному часі ACCUtrack, iTracking, мережева конфігурація.
- Задній сегмент. Ультрашироке поле (ширина сканування 21 мм з адаптером UWF), фундус-камера, ОКТ-ангіографія і мозаїчна ОКТ-ангіографія 15 х 15 мм, глаукома, структура та функція, повний діапазон.
- Передній сегмент. Біометрія B-OCT, топографія T-OCT, розрахунок сили ІОЛ, контроль міопії, передня камера, фото переднього сегмента.
- Штучний інтелект. Сегментація сітківки, сегментація рогівки, зниження рівня шуму.
Технічні характеристики
| Технологія | Спектральна ОКТ |
| Швидкість сканування | 130 000 А-сканів/с |
| Аксіальна роздільна здатність | 3 мкм |
| Роздільна здатність (цифрова) | ~1,6 мкм |
| Джерело світла | SLED, 870 нм |
| Оптична смуга пропускання | 93 нм |
| Поперечна роздільна здатність | 12 мкм, типова – 18 мкм |
| Глибина вікна сканування | 2 мм |
| Глибина вікна сканування в повному діапазоні | 5,6 мм |
| Ширина сканування, задній сегмент | 3–15 мм |
| Ширина сканування, задній сегмент з адаптером UWF | 21 мм |
| Ширина сканування, передній сегмент | 3–18 мм |
| Інтерфейс ПК | USB 3.0 |
| Приклади протоколів | Лінія сітківки 9 мм (2048 х 1 х 125); 3D сітківки 10 мм (1536 х 249); ангіографія сітківки 3 мм і 6 мм (320 х 320); мозаїчна ОКТ-ангіографія 15 х 15 мм (756 х 756); лінія переднього сегмента 9 мм (1536 х 1 х 40) |
